如果需要了解模具材料性能和推薦材料的技術(shù)支持，可以在線咨詢(xún)。德國(guó)布德魯斯。模具鋼1.2738HH產(chǎn)品介紹

　　1.2738HH模具鋼屬于預(yù)硬化塑料模具鋼來(lái)自德國(guó)的巴德拉斯。模具鋼優(yōu)質(zhì)鋼級(jí)。

　　1.2738HH模具鋼采用模具鋼精煉工藝為真空熔煉鉻鎳鉬合金鋼，為1.2738。模具鋼改良鋼。該鋼具有優(yōu)異的拋光和光刻性能；優(yōu)異的機(jī)械加工性能；耐磨性好；大模具硬度均勻，結(jié)構(gòu)致密；沒(méi)有淬火裂紋和熱處理變形的風(fēng)險(xiǎn)，不需要熱處理，縮短制模周期；良好的表面氮化性能；可以進(jìn)行表面火焰硬化處理，以提高模具表面的硬度和耐磨性。淬火前，模具必須完全軟化并退火?；鼗鹨皶r(shí)，淬火后要慢慢加熱。

　　后EDM階段的精細(xì)放電加工應(yīng)該以低電流和高頻率進(jìn)行，以避免損壞模具。放電后，應(yīng)打磨模具表面以去除“電火花白層”，并在500℃下再次回火以消除應(yīng)力。

　　為了防止磨削裂紋和表面軟化，應(yīng)注意:充分冷卻；合適的研磨壓力；加工工藝合理。

　　鋼預(yù)硬化鋼具有良好的拋光性能，通常用氧化鋁或石膏拋光。首先是粗拋1.2738。模具鋼拋光效果，然后用越來(lái)越細(xì)的磨料拋光，每次更換磨料都要改變拋光方向，更后的拋光時(shí)間不能太長(zhǎng)，否則會(huì)影響模具表面的粗糙度。

　　滲氮可以增加模具表面的硬度，提高耐磨性和耐腐蝕性。盡管這種鋼已經(jīng)過(guò)預(yù)硬化處理，但其硬度仍可通過(guò)熱處理來(lái)提高。

　　德國(guó)布德魯斯。模具鋼1.2738HH化學(xué)成分

　　1.2738HH模具鋼

　　0.35-0.46

　　0.2-0.4

　　1.3-1.6

　　1.8-2.2

　　0.15-0.25

　　≤0.035

　　≤0.035

　　0.9-1.2

　　德國(guó)布德魯斯。模具鋼1.2738HH機(jī)械性能

　　1)溫度為20 ℃/ 200 ℃/ 400 ℃,抗拉強(qiáng)度為1100MPa/1050MP8/850MPa。

　　2)溫度為20 ℃/ 200 ℃/ 400 ℃,條件屈服強(qiáng)度為980MPa/925MPa/770MPa。

　　3)溫度為20 ℃/ 200 ℃/ 400 ℃,面積收縮率為49%/51%/52%。

　　4)溫度為20°C/200°C/400°C，伸長(zhǎng)率為13%/14%/16%。

　　5)溫度20°C/200°C/400°C，沖擊韌性(≥)20J/cm2/32J/cm2/42J/cm2。

　　德國(guó)布德魯斯。模具鋼1.2738HH物理屬性

　　1)溫度為20 ℃/ 200 ℃/ 400 ℃,密度為7.8g/cm3/7.75g/cm3/7.7g/cm3。

　　2)溫度為20200 ℃/ 20400 ℃,線膨脹系數(shù)為12.6×10-6K-1/13.5×10-6K-1。

　　3)溫度為20°C/200°C/400°C，導(dǎo)熱系數(shù)為29.0 W(MK)-1/29.5 W(MK)-1/31.0 W(MK)-1。

　　4)溫度為20°C/200°C/400°C，彈性模量為MPa/MPa/MPa。

　　德國(guó)布德魯斯。模具鋼1.2738HH熱處理規(guī)范和結(jié)構(gòu)

　　熱處理規(guī)范:

　　軟化退火規(guī)范:退火溫度℃,每25mm壁厚保溫時(shí)間1h，保溫后隨爐冷卻。

　　去應(yīng)力處理規(guī)范:加熱溫度為600°C(退火態(tài))和550°C(調(diào)質(zhì)態(tài))，保溫時(shí)間確定為每50mm壁厚1h，隨爐冷卻。

　　淬火回火規(guī)范:預(yù)熱溫度C，淬火溫度C，保溫30分鐘(模具必須在保護(hù)氣氛下淬火，避免氧化脫碳)。油冷2738模具都是進(jìn)口的嗎？冷卻至5070°C，立即回火?；鼗鸨貢r(shí)間根據(jù)工件厚度確定，每25mm為1h，至少2h?；鼗饻囟葹?80° C200°C/300° C400°C500°C600°C，硬度為52 HRC/51 HRC/48 HRC/46 HRC/42 HRC/34 HRC。

　　火焰和感應(yīng)淬火規(guī)范:這種鋼的表面硬度可以通過(guò)火焰或感應(yīng)淬火提高到50HRC，然后用空氣冷卻。小模塊可使用通用淬火介質(zhì)，淬火后應(yīng)立即回火，回火溫度為c。

　　滲氮規(guī)格:滲氮溫度×滲氮時(shí)間:525°c×20h，滲氮層厚度0.30mm525 Cx30h，滲氮層厚度為0.35毫米；525°c×50h，氮化層厚度為0.50 mm..

　　軟氮化規(guī)范:在570℃軟氮化2小時(shí)，模具表面硬度約700HV，氮化層深度約0.1 mm..

　　金相結(jié)構(gòu):

　　預(yù)硬化紹興2738模具鋼制造商，硬度HBW，淬火和回火，硬度3539HRC。

　　德國(guó)布德魯斯。模具鋼1.2738HH使用示例

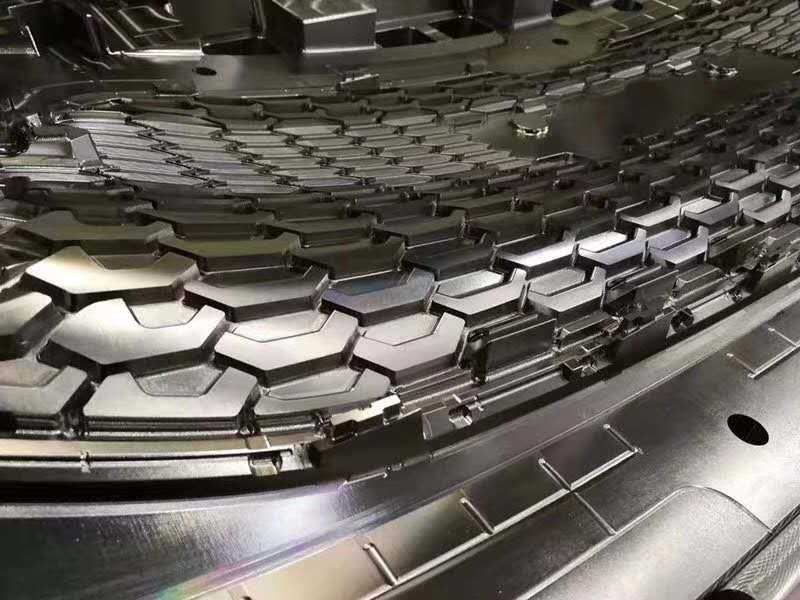

　　1.2738HH模具鋼用于使用壽命長(zhǎng)的大型擠出或注塑模具，如汽車(chē)零部件、家用電器、電腦及周邊設(shè)備；表面粗糙度要求較低的塑料模具，塑料模具的哈夫滑塊，吹塑模具等。

　　1.2738HH圓棒:羊毛棒φ 2-φ 400 mm，光棒φ 2-φ 200 mm，鍛造圓等。不是標(biāo)準(zhǔn)制造的；

　　德國(guó)布德魯斯。模具鋼1.2738HH相關(guān)摘要

　　德國(guó)布德魯斯。模具鋼1.2738HH購(gòu)買(mǎi)中的常見(jiàn)問(wèn)題蘇州東锜精密模具材料有限公司是一家集。模具鋼材料銷(xiāo)售、配套機(jī)加工、熱處理、PVD涂層處理和產(chǎn)品失效分析服務(wù)為一體的公司。以《中國(guó)制造2025》為綱領(lǐng)，堅(jiān)持“創(chuàng)新驅(qū)動(dòng)、質(zhì)量、綠色發(fā)展、結(jié)構(gòu)優(yōu)化、人才為本”的基本方針。立足蘇州，走向全國(guó)。

本文部分內(nèi)容來(lái)源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲(chǔ)空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請(qǐng)發(fā)送郵件至tokaits@163.com舉報(bào)，一經(jīng)查實(shí)，本站將立刻刪除。

下一篇：s136模具鋼口碑怎么樣材料硬度多少
